Réparation Centrale-Hydraulique, Groupe-Hydraulique

Réparation Groupe-Hydraulique, révision Centrale-Hydrauliques.

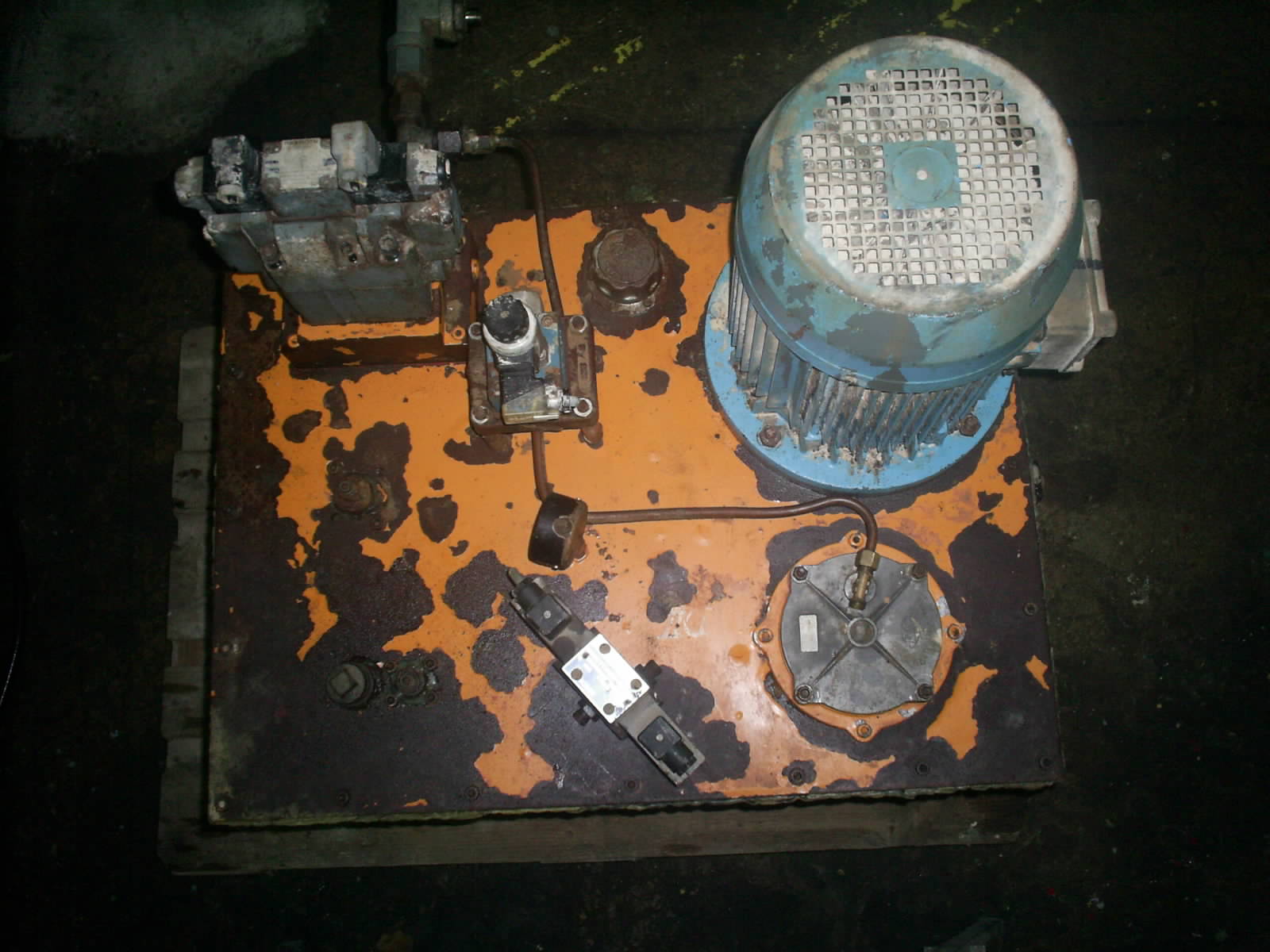

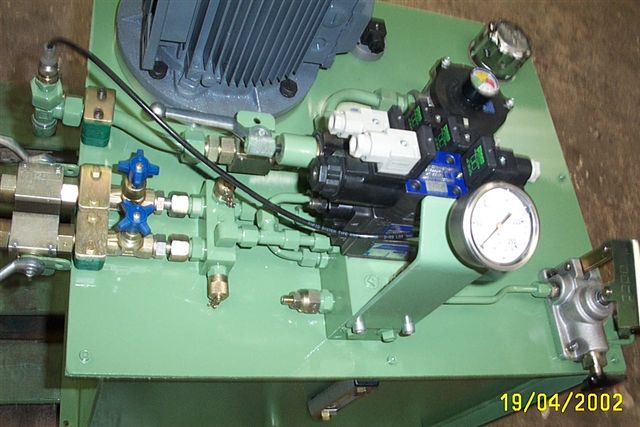

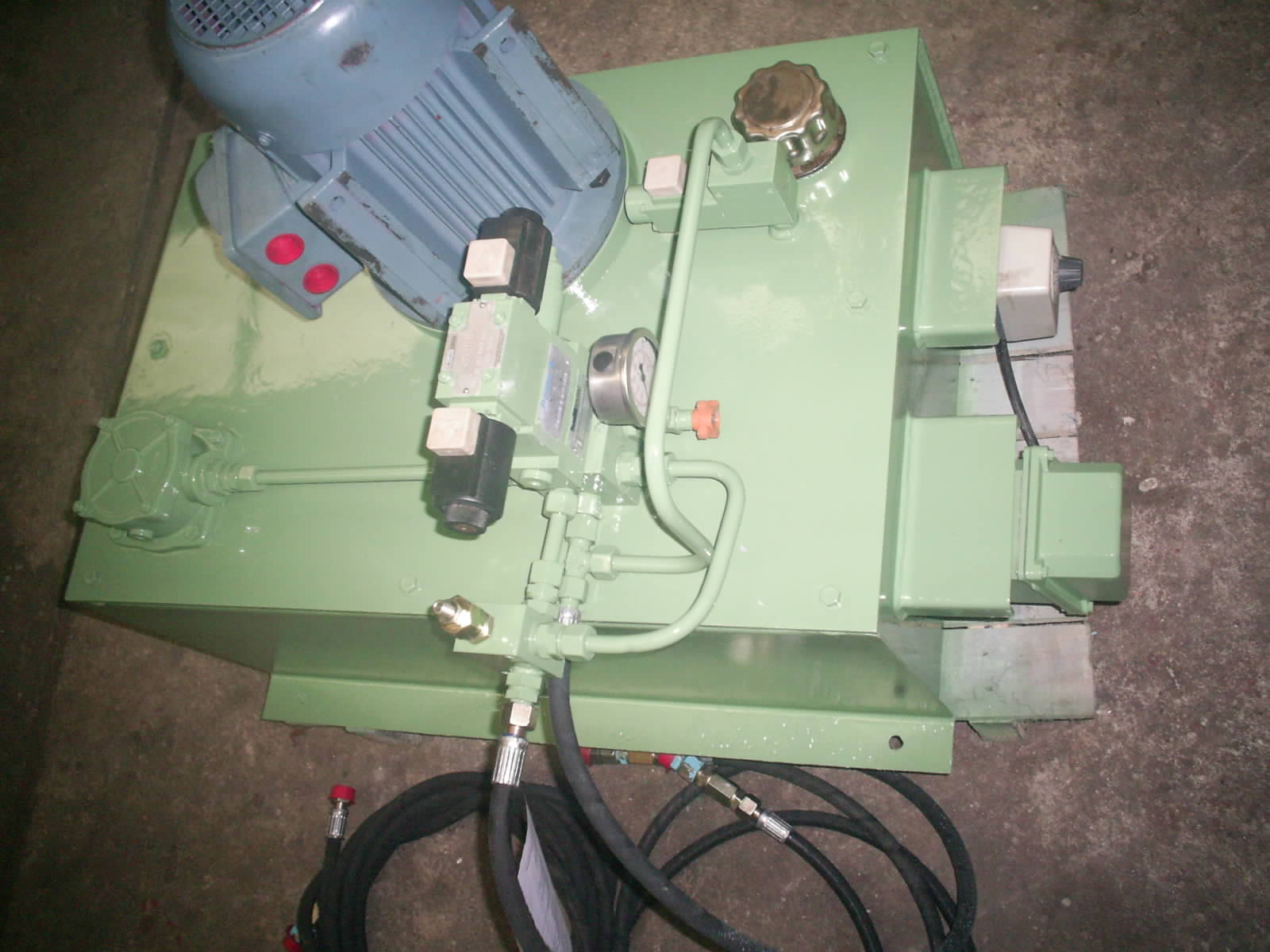

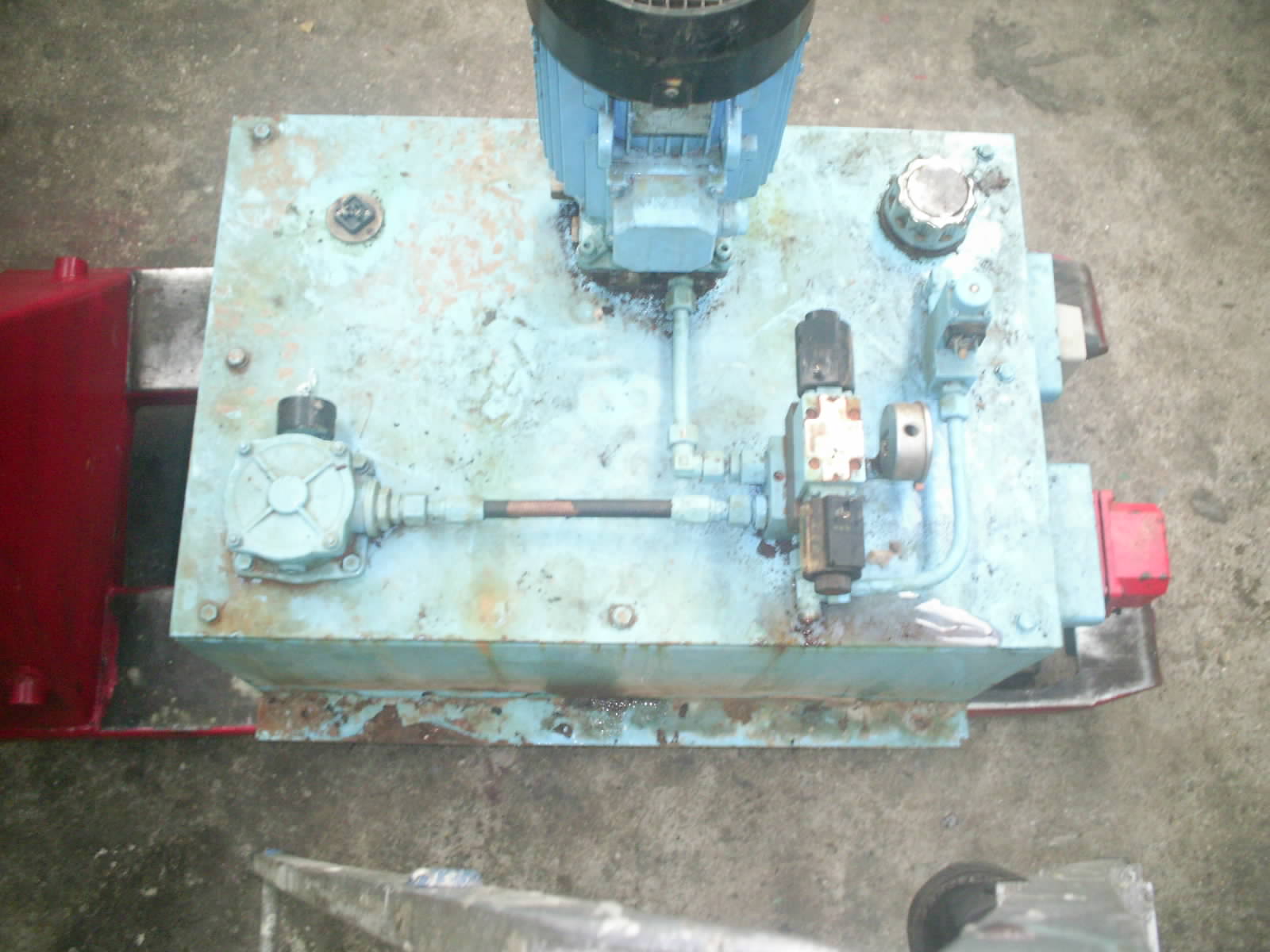

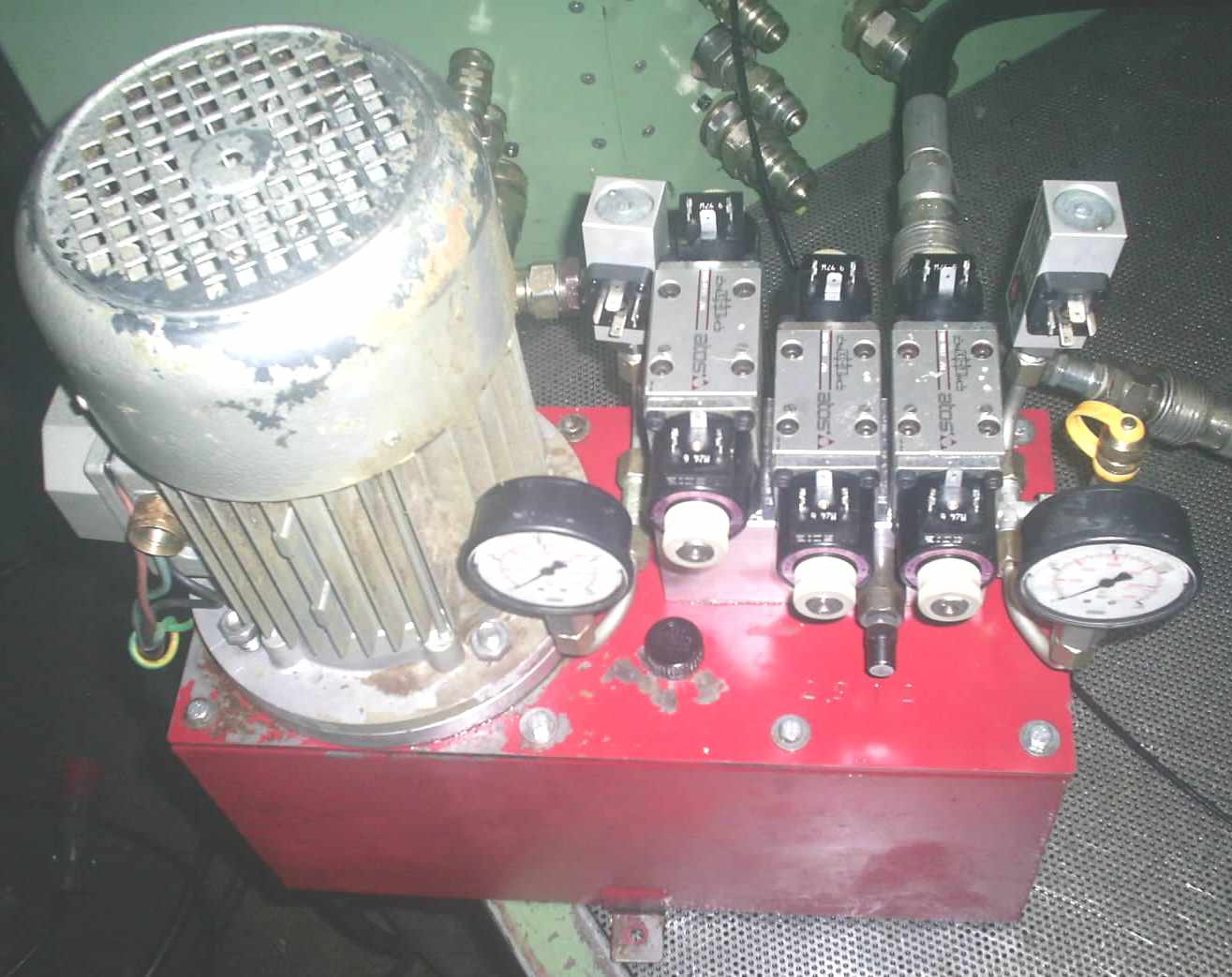

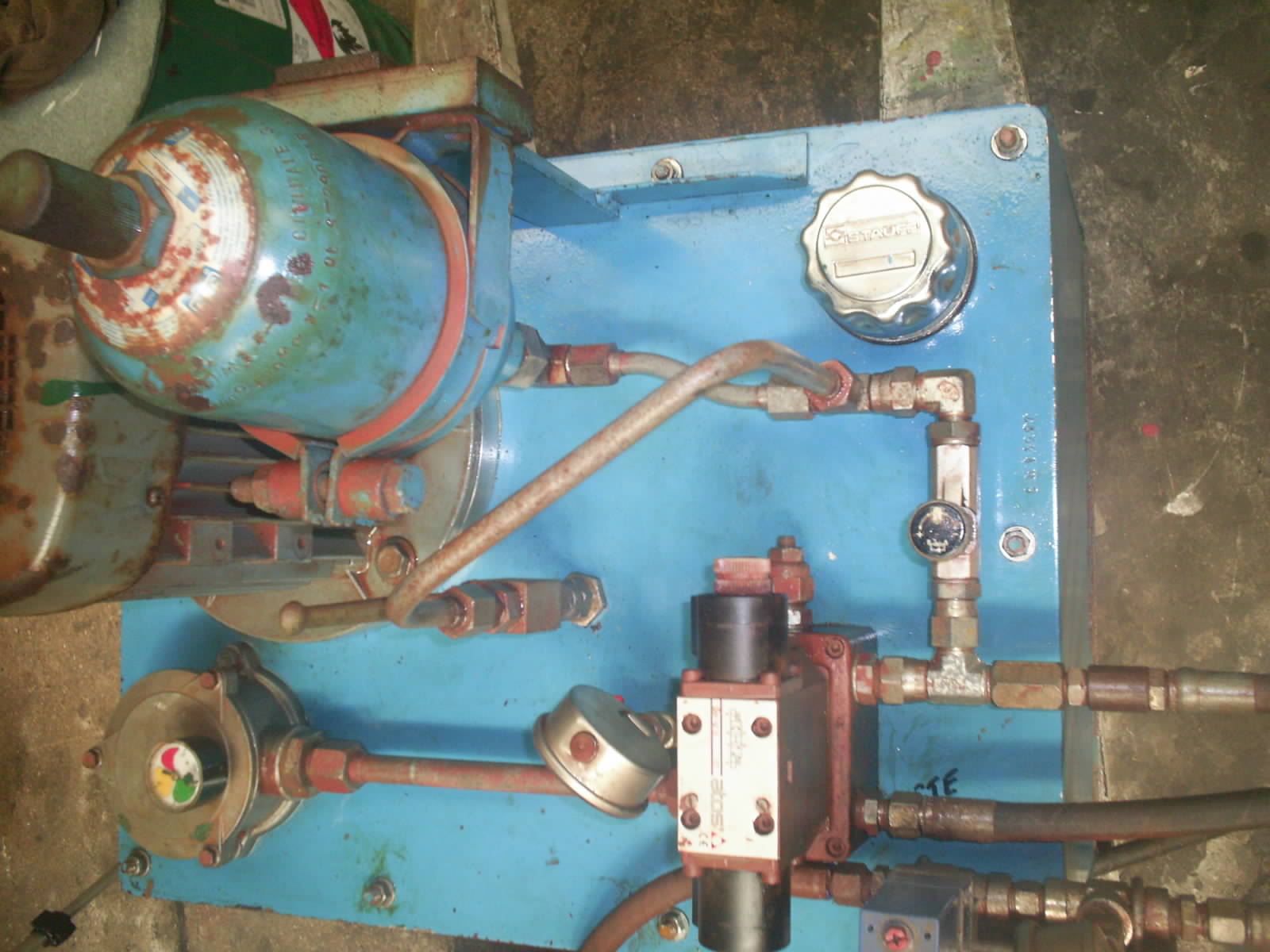

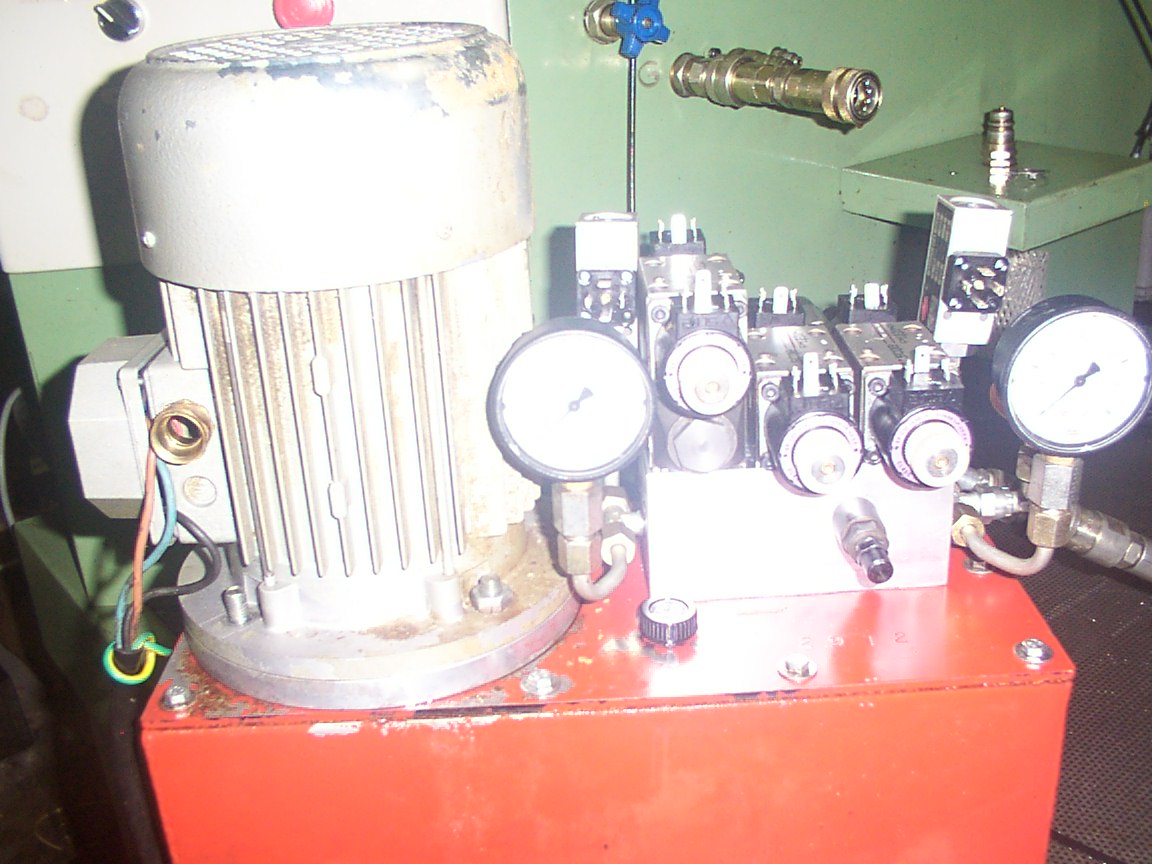

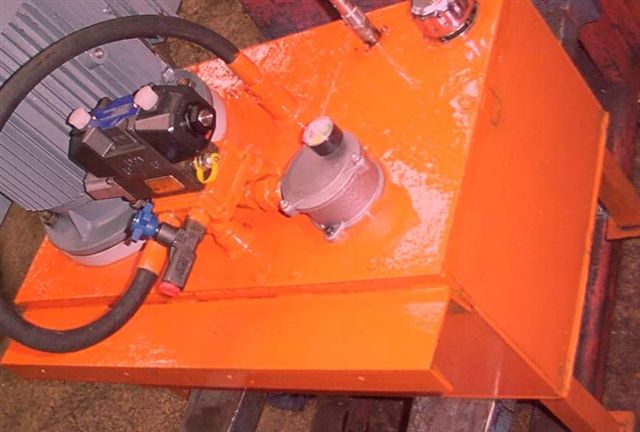

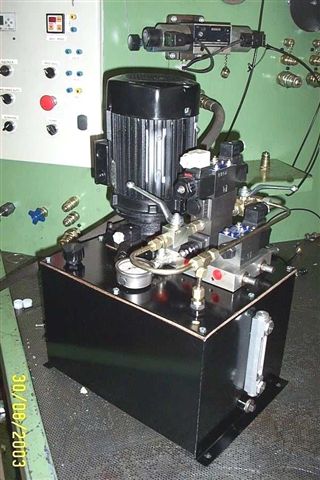

Centrale hydraulique, nommé aussi groupe hydraulique.

Le groupe est composée au minimum de la cuve, du groupe moto-pompe et divers accessoires.

Les composants de distributions et régulations ne sont pas forcement fixé sur la cuve.

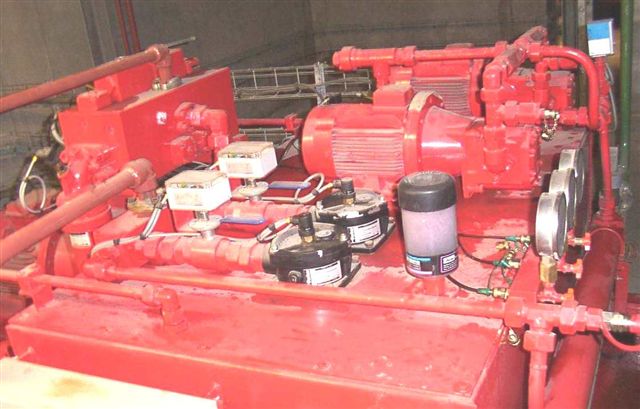

Est appeler centrales hydrauliques l’ensemble complet de tous les composants hydrauliques.

Réservoir La cuve, bac, tank ou réservoir remplissent les fonctions suivantes :

  • Stocker l’huile du circuit
  • Assurer les variations de niveau du fluide
  • Permettre le refroidissement de l’huile
  • Autoriser le montage de différents accessoires, souvent il supporte le groupe moto-pompe Conception des réservoirs
  • La capacité du bac peut varier en fonction de la consommation souvent plus de 10 fois le débit de la pompe
  • Pour les applications peux sévères et les circuits fermés les volumes peuvent être largement inférieurs, s’il n’y a pas de dispositif de refroidissement ou un travail 24/24 ne pas réduire trop la cuve
  • Si possible une pente dans le fond, pour faciliter la vidange de l’huile
  • Aspiration et retours les plus éloignés possible et plongeant largement sous le niveau d’huile et ne doit pas toucher le fond non plus
  • Une cloison pour isoler partiellement aspiration et refoulement est souhaitable, elle assure une meilleure désaération et refroidissement du fluide
  • Eviter absolument la présence d’air dans l’huile

Accessoires

  • Le niveau est destiné au contrôle visuel mini-maxi de l’huile
  • Le couvercle doit être étanche pour protéger de la pollution et des éclaboussures
  • Le reniflard d’air, permet l’aération du réservoir, c’est souvent le bouchon de remplissage qui rempli cette fonction de filtration de l’air
  • Les traversées de cloison doivent être étanches
  • Souvent un filtre de retour est monté en sommet de réservoir
  • Si des composants hydrauliques sont fixé sur la cuve prévoir un bac de récupération des fuites

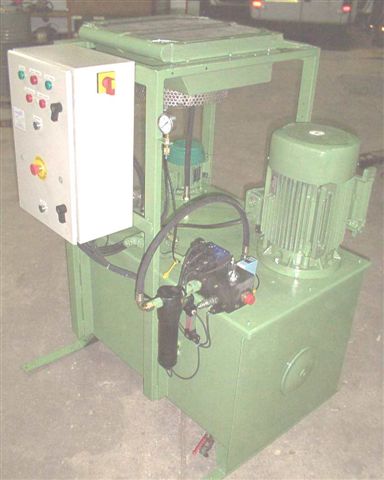

  • Parfois un coffret électrique de démarrage est fixé sur la cuve

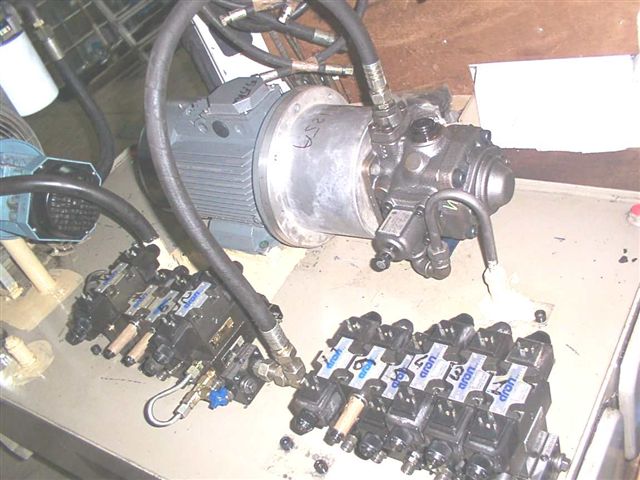

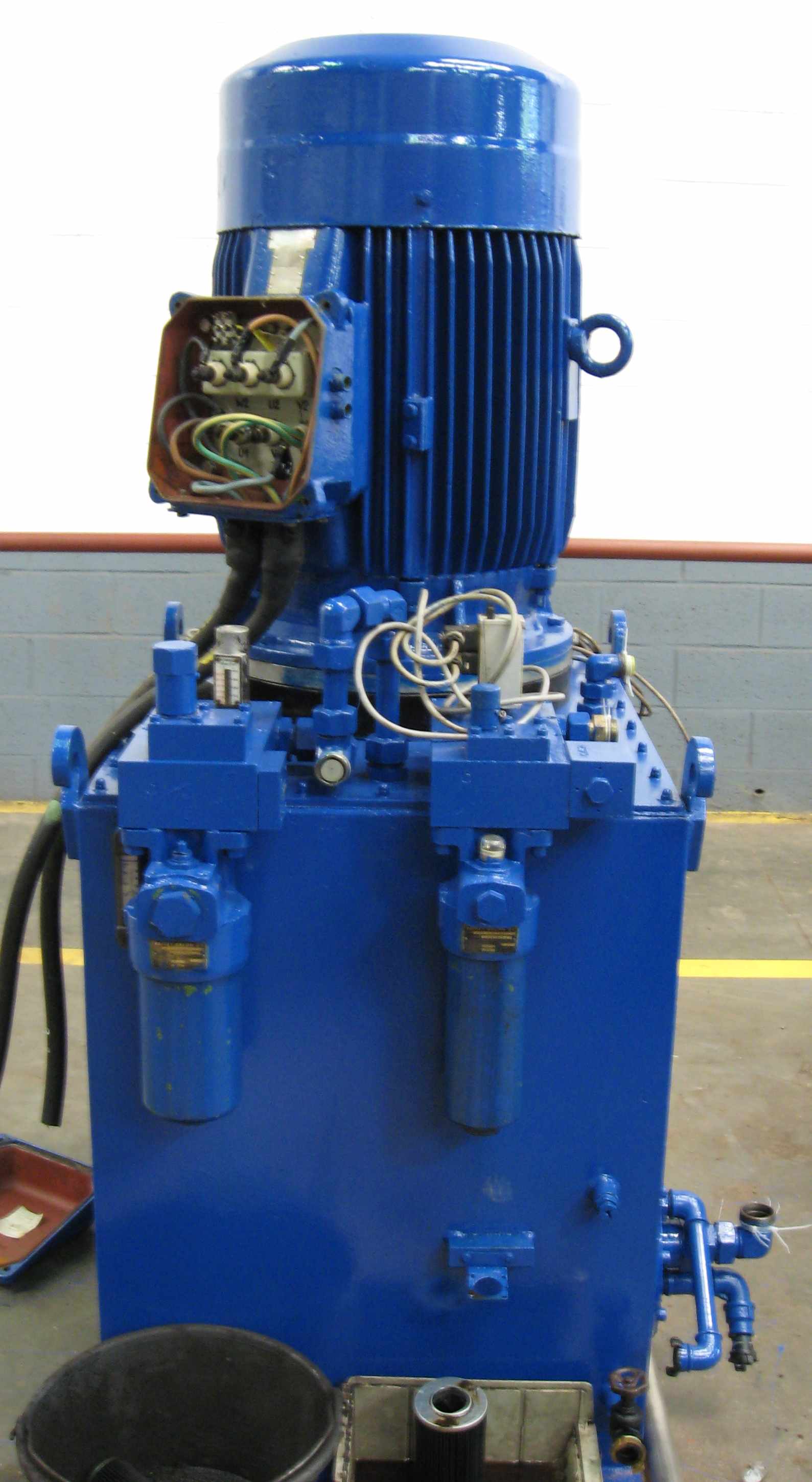

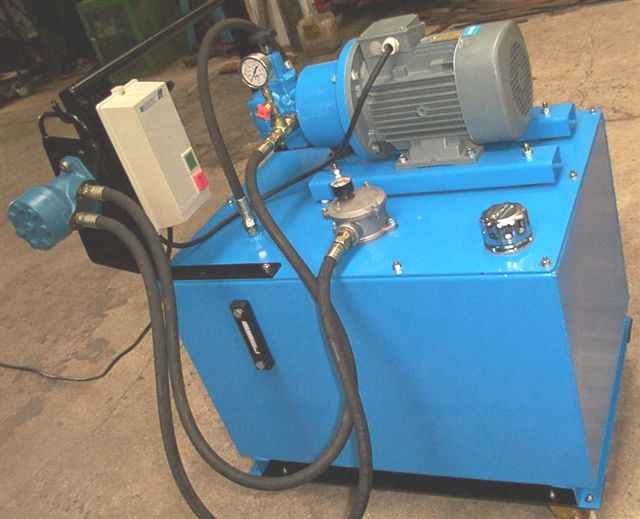

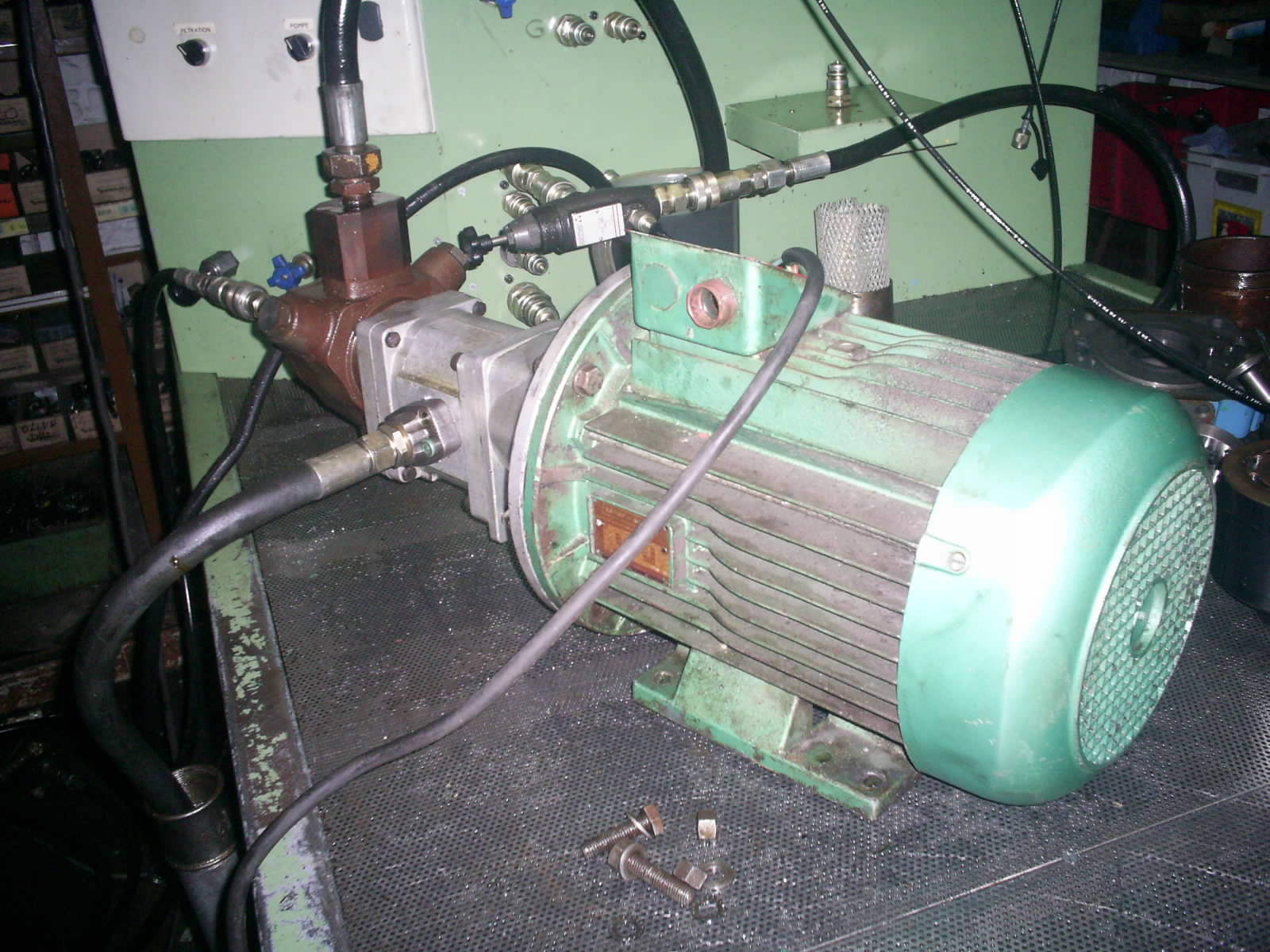

Montage du groupe moto-pompe

  • Si possible placer le réservoir au-dessus de la pompe
  • Groupe moto-pompe, avec pompe à engrenages, en générale la pompe est noyée dans l’huile et fixé sur le couvercle par la lanterne d’accouplement, cela réduit l’encombrement et le bruit

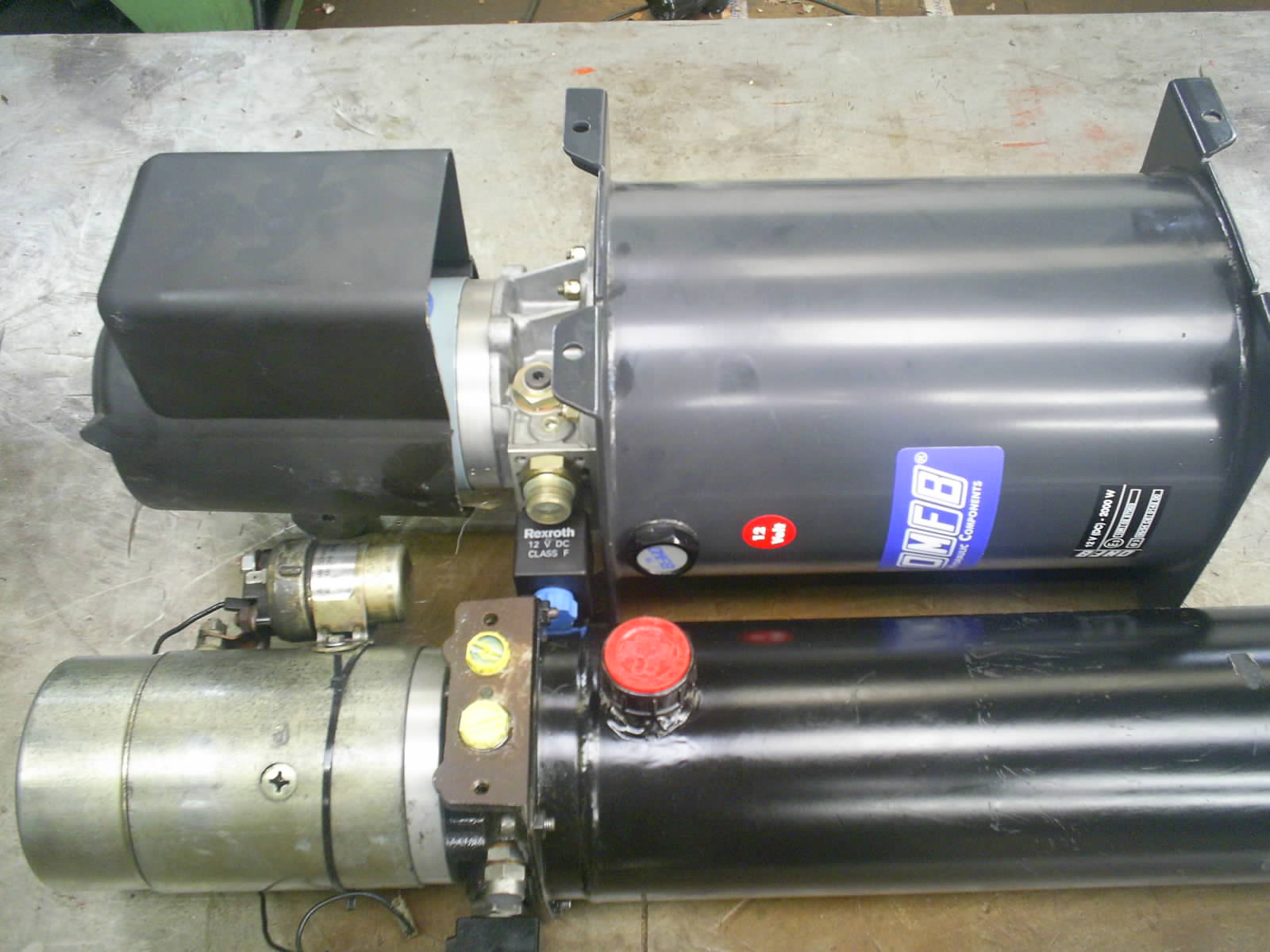

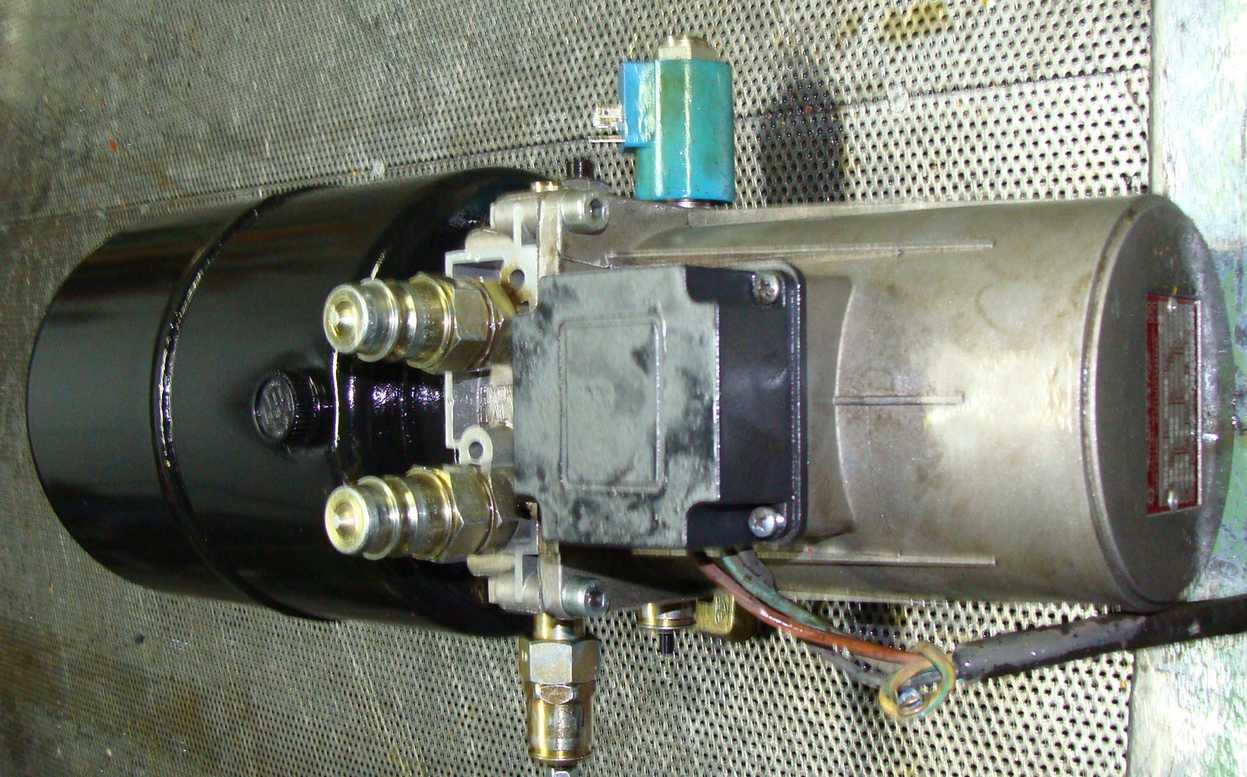

Mini centrale

C’est un bon choix, économique pour les faibles puissances et application intermittente, exemple hayon de camion

Autres élément du groupe les éléments ci dessous peuvent constituer les bases d’un système hydraulique complet

  • Pompe hydraulique
  • Moteur hydraulique
  • Composant hydraulique
  • Distribution hydraulique
  • Filtre hydraulique
  • Fluide hydraulique
  • Réchauffeur
  • Refroidisseur hydraulique
  • Raccord
  • Flexible hydraulique
