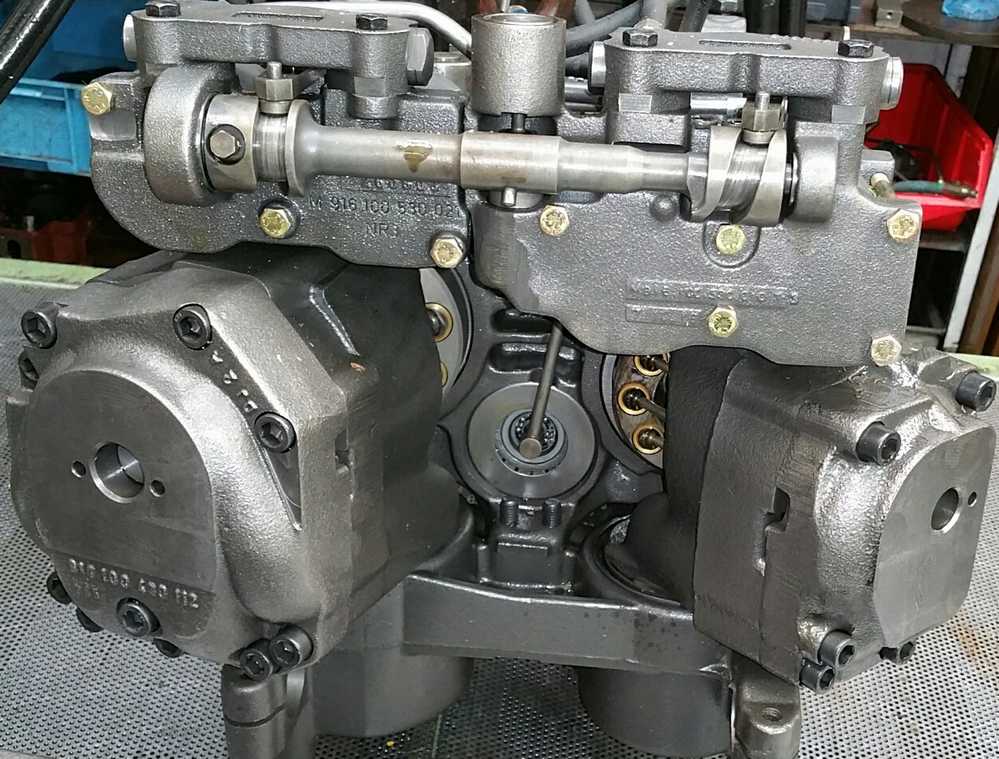

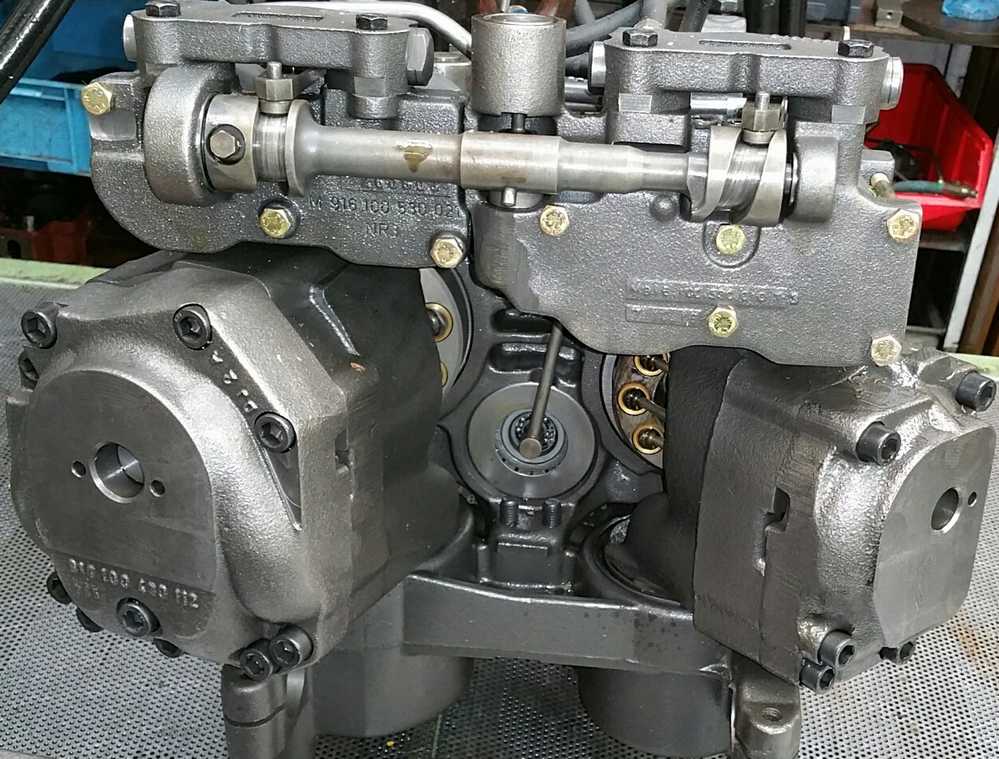

reparation boite hydraulique VARIO tracteur FENDT

réparation boite de vitesse hydraulique vario tracteur fendt

Réparation boite de vitesse hydraulique variation continue  VARIO tracteur FENDT, et toute la gamme hydraulique tracteur AGCO, Massey Ferguson, JCB Fastrac, hydraulique Valtra, boite de vitesse hydraulique vario, john deere, hydraulique claas, VNH, ZF, New Holland Cnh, Case IH, Claas, Deutz etc..selon les marques, il y a des différences plus ou moins importantes



HYDRO-TG est surement le seul ou très rare en France à réparer ce type de boite de vitesse hydraulique VARIO et peut être au monde ? s’il en existe, il ne doit pas en avoir beaucoup qui savent les réparer.

Il existe 2 grande familles de boite vario fendt, à double corps ML160 et triple corps, pour les faibles et fortes puissance ML200 et ML260.

il n’est pas rare que rien que s’il y a une soupape de sécurité qui fuit ou un gicleur bouché, que le vario soit changé par le mécanicien, pour éviter cela, avant réparation, nous mettons toujours la boite vario en pression avant démontage, s’il s’agit d’un simple dépannage, c’est réglé de suite, s’il est nécessaire de démonter, il est fait un devis pour approbation

Nous travaillons avec les agriculteurs en directe, ainsi que les entrepreneurs de travaux agricoles, mécaniciens agricoles et tous les concessionnaires John Deere, New Holland, Fendt, Massey Ferguson, Case IH, Class, Deutz Fahr, Valtra, Steyr, Ford, valmet

Avant de les livrer, demandez nous comment les fixer sur palette, c’est très compliqué, sinon il y a des risques de casse durant le transport.

Ce type de transmissions hydromécaniques est très complexe et spécifique, il m’a fallu passer beaucoup de temps pour bien en comprendre le fonctionnement et mettre en place des procédures de réparation et de teste, grâce à 40 ans de métier et de passion dans les pompes hydrauliques, j’ai facilement pu relever le défi.

Reparation Boite Vario JCB Fastrac

Reparation Boite Vario JCB Fastrac

, , , , , , , , , , , , , .

La transmission à variation continue VARIO hydraulique a été inventée par la marque de tracteur FENDT dans les années 80, cette transmission hydro-mecanique innovante a été commercialisée en 1996, par Fendt.

En faible vitesse la transmission est 100% en transmission hydrostatique, soit un couple de démultiplication énorme et à vitesse maximum a 100% mécanique, ce qui permet un excellent rendement, l’hydraulique permet une progressivité absolument parfaite et sans aucun accoups.

cette boite hydraulique VARIO permet de cumuler les avantages des 2 technologies et permet de faire varier, à l’infini et en continu, la vitesse du tracteur

l’astuce est l’utilisation d’un train épicycloidal couplé au systeme hydraulique, c’est la base tres astucieuse du fonctionnement de la transmission.

le moteur diesel est en prise directe avec le porte-satellites

la pompe hydraulique réversible pour la marche arrière est reliée à la couronne

le moteur hydraulique est connecté au pignon satellites

quand la pompe hydraulique est au neutre aucun mouvement ne se fait

la moindre mise en debit de la pompe permet une démultiplication énorme, ce qui donne un très fort couple aux roues, même si le diesel est au ralenti

un peu avant que la pompe soit à debit maximum le moteur hydraulique à cylindré variable a commencé à réduire sa cylindré et le tracteur agricole va de plus en plus vite

quand le moteur est à cylindré nulle, (ce qui n’ arrive jamais sur une transmission hydrostatique classique) à ce moment le débit de la pompe ne peut plus circuler et bloque complement la pompe hydraulique, qui bloque la couronne

tout ceci se passe très progressivement sans aucun à-coups

a ce moment ni la pompe hydraulique, ni le moteur hydraulique ne crée ou n’absorbe de débit, hors mis les fuites internes

le moteur diesel entraine les roues uniquement de façon mécanique et plus du tout en transmission hydrostatique, c’est seulement et directement mécanique à 100%

autre innovation sur cette transmissions hydromécanique , inclinaison de la pompe hydraulique va de 0° à 45° pour la marche avant et de 0° à 30° pour la marche arrière.

le moteur a aussi un angle de 45° ce qui donne aux pistons hydrauliques du barillet une forme qui ne ressemble à aucun autre, avant les plus grands angles êtant de 40° , ce qui améliore encore le rapport poids puissance

pour les très grosses puissances, il y a un double moteur hydraulique

autour de cela il y a un electronique tres perforant pour gerer tout cela en total automatisation et adapter le regime du moteur diesel pour la moindre consommation de fuel

il y a la vitesse route et travail et plein autres petits détails très importants.

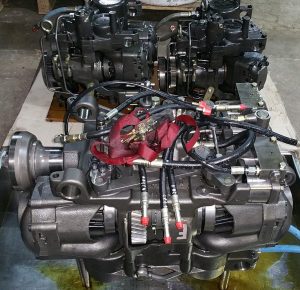

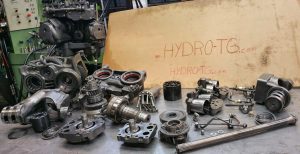

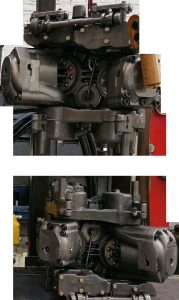

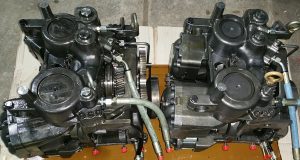

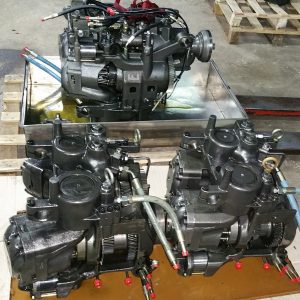

boite-vario-fendt transmission-vario-fendt boite-vario-fendt-massey-ferguson-reparation reparation-boite-vario-fendt fendt-transmission-vario-reparateur module-vario-fendt-massey-ferguso reparateur-boite-vitesse-vario-fendt boite-vario-fendt-repation-massey-ferguson

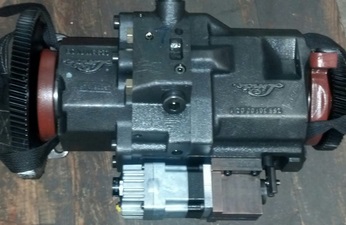

hydraulique vario tracteur linde hydraulic

hydraulique vario tracteur linde hydraulic

cet ensemble acouplé de pompe et moteur hydraulique linde est beaucoup moins complexe







reparation-boite-de-vitesse-vario-fendt-massey-jcb

, , , , , , , , , , , , , , , , , , , , , , , ,, , , , ,
